自研DPS验证测试报告_20251030
1. 测试概述
1.1 测试目的
验证自研DPS板卡功能及性能指标
1.2 测试对象
- 设备型号: New_DPS
- 硬件版本: N_JC025M005_A4
- 固件版本: ARM==20251024
- 序列号: NT25060801002
1.3 测试环境
- 测试平台: Mars_2K
- 测试工具: 示波器、八位半
- 环境温度: 24°C ± 2°C
2. 测试项目与结果
2.1 电源测试
| 测试项目 | 实测结果 |
|---|---|
| 输入电压 | 20V-24V |
| -16VA纹波 | 9.6549W |
| -16VB纹波 | 15.631mV |
| -16VC纹波 | 17.470mV |
| GND噪声 | 16.781mV |
2.2 功能测试
| 功能模块 | 测试方法 | 预期结果 | 实际结果 |
|---|---|---|---|
| ForceV | FVMV/FVMI @ 10Ω/Hi-Z All Channel | ForceV -15V~15V | Note1 |
| ForceI | FIMV @ 10Ω All Channel | ForceI according to range | Note1 |
| MeasureV | FVMV/FIMV @ 10Ω All Channel | Note2 | |
| MeasureI | FVMI @ 10Ω All Channel | Note2 | |
| ClampV | FIMV @ 10Ω All Channel | Pass! | |
| ClampI | FVMV/FVMI @ 10Ω All Channel | Fail! Note3 |
3. 问题
3.1 发现的问题
-
- 在取得初始值前通过ATE_Debugger发送指令：newdpsfunc("newdpsinitvalue","enable");
- 上位机连接获取初始值
- 检查初始值无误后上传初始值至Zynq中
- 通过ATE_Debugger发送指令：newdpsfunc("newdpsinitvalue","disable");
- 执行测量
-
在ClampI模式下(FVMV/FVMI)，若Clamp值与Force值接近(如80mA档位Clamp60mA,Force70mA;2mA档位Clamp1mA,Force1.5mA)则Force输出与Sense管脚及对应信号链均会出现震荡，且在极端情况下震荡 可能不收敛
3.2 原因分析
- 初步推测由地平面噪声引入，整板均存在，影响Force输出稳定性
- ADC计算公式不同，现通过固件进行区分修正，导致需额外指令切换计算公式，猜测固件通过映射初始值进行转换
- 由于Clamp经过采样电阻后作为反馈输入运放构成Clamp电压，但其反馈、试探过程时间较长且可能导致不收敛，在这过程中输出电压不受控
4. 测试结论
Force存在噪声影响稳定性，Measure欲获得正确回读值需发送指令，过程较为复杂，Clamp除短路时生效外基本无实用意义
附件：

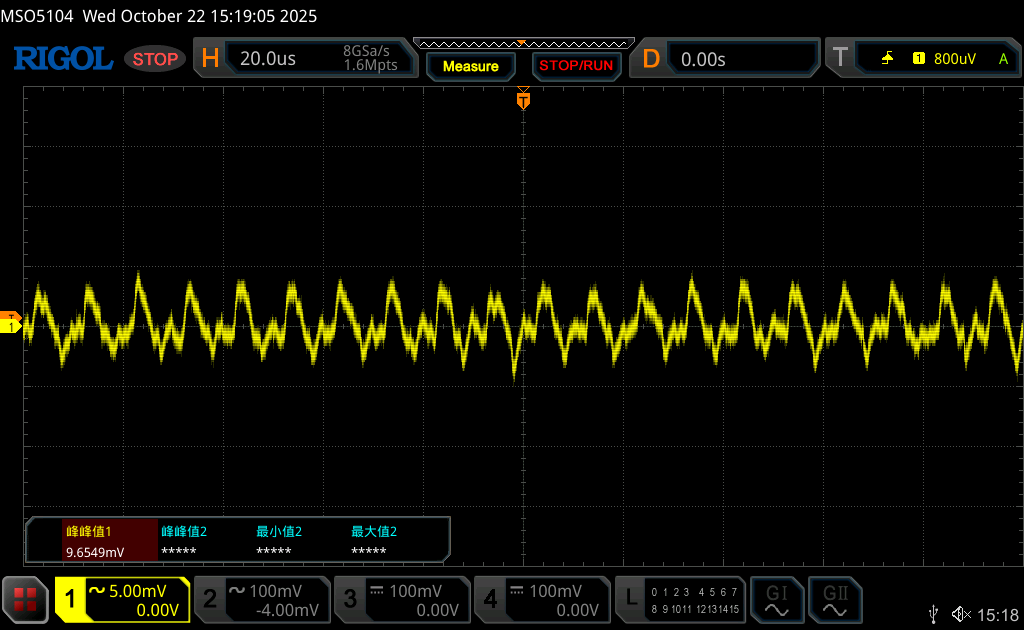

- -16VA纹波

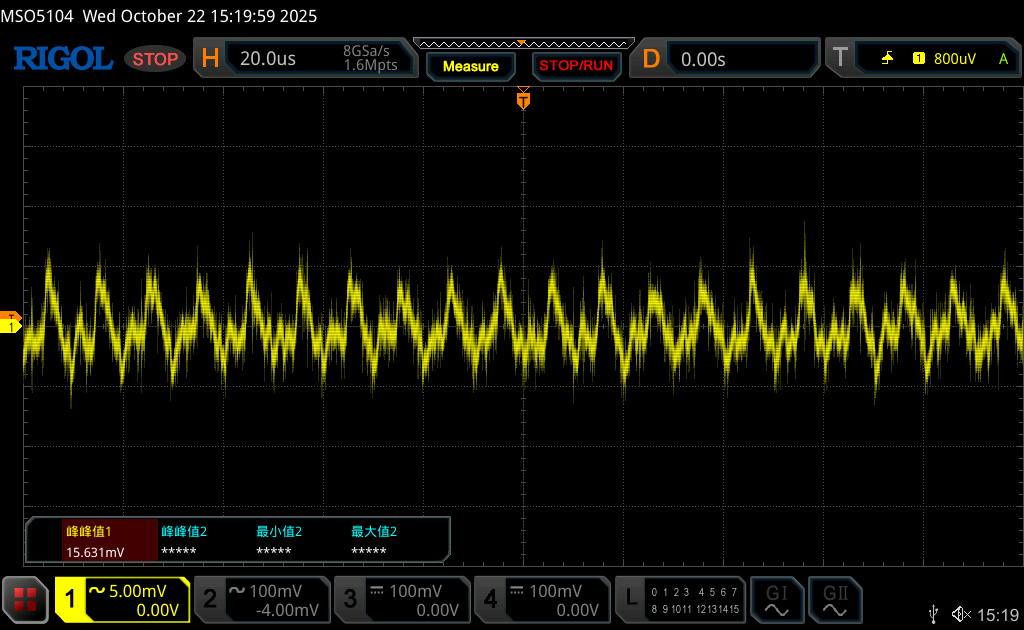

- -16VB纹波

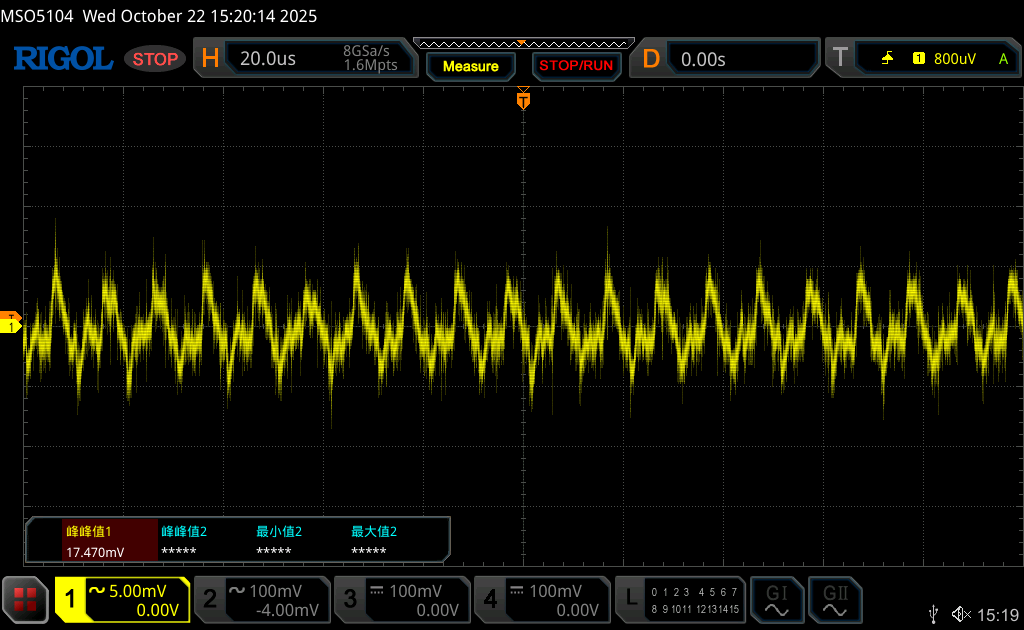

- -16VC纹波

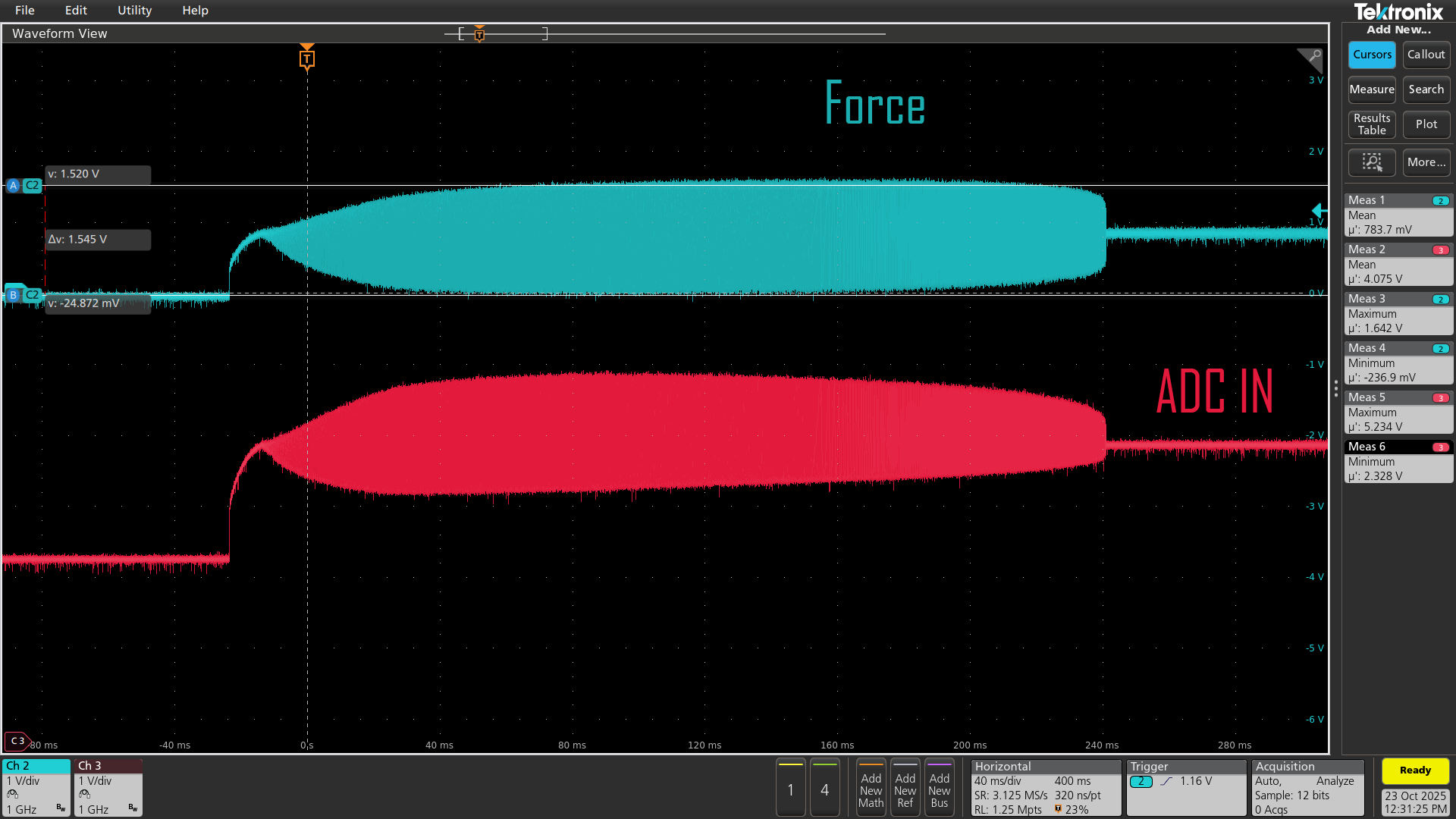

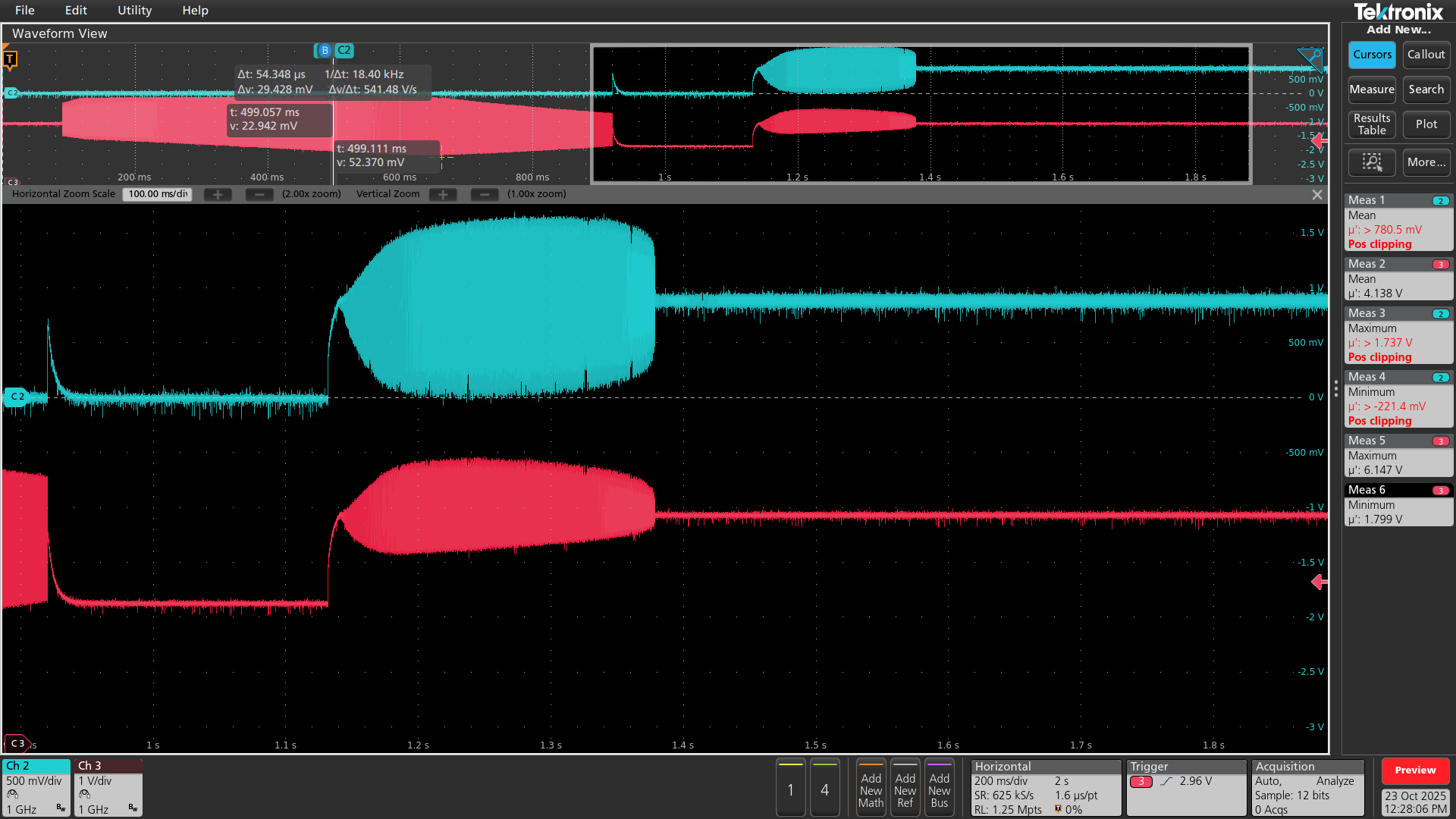

- ClampI波形(WFM格式)
